Brückenreibahlen: Präzise Innenbearbeitung großer Werkstücke

ERLEBEN SIE DEN UNTERSCHIED: BAUCORS REIBAHLEN LIEFERN UNÜBERTROFFENE PRÄZISION UND LEISTUNG.

Was sind Brückenreibahlen? Wie funktionieren sie?

Brückenreibahle: Präzisionswerkzeuge für Lochanpassung und -reparatur

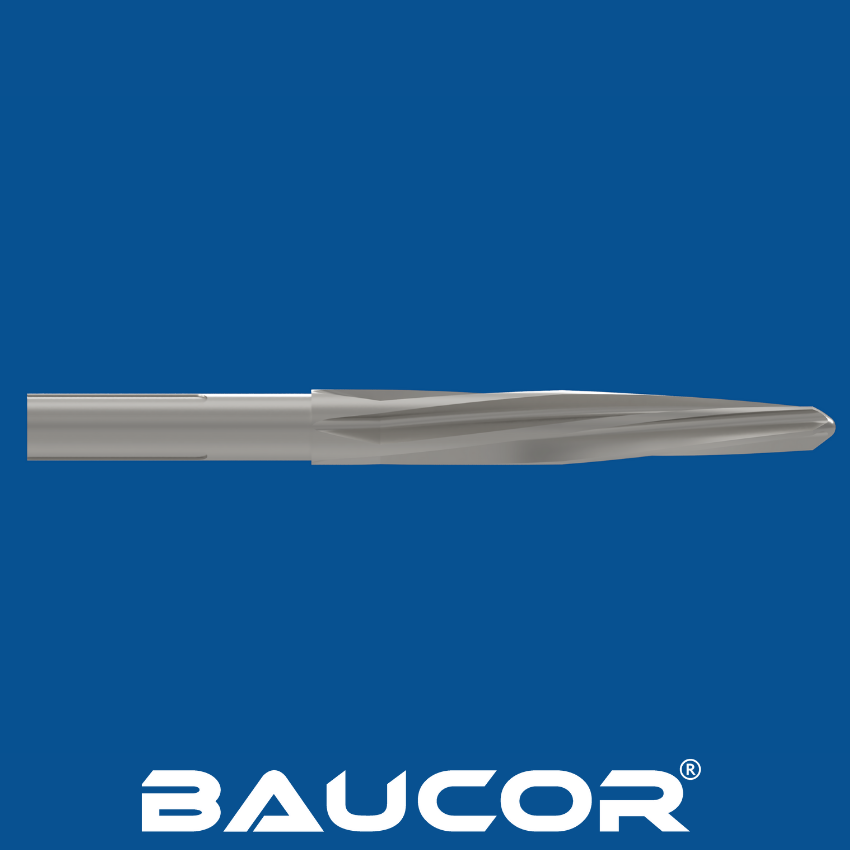

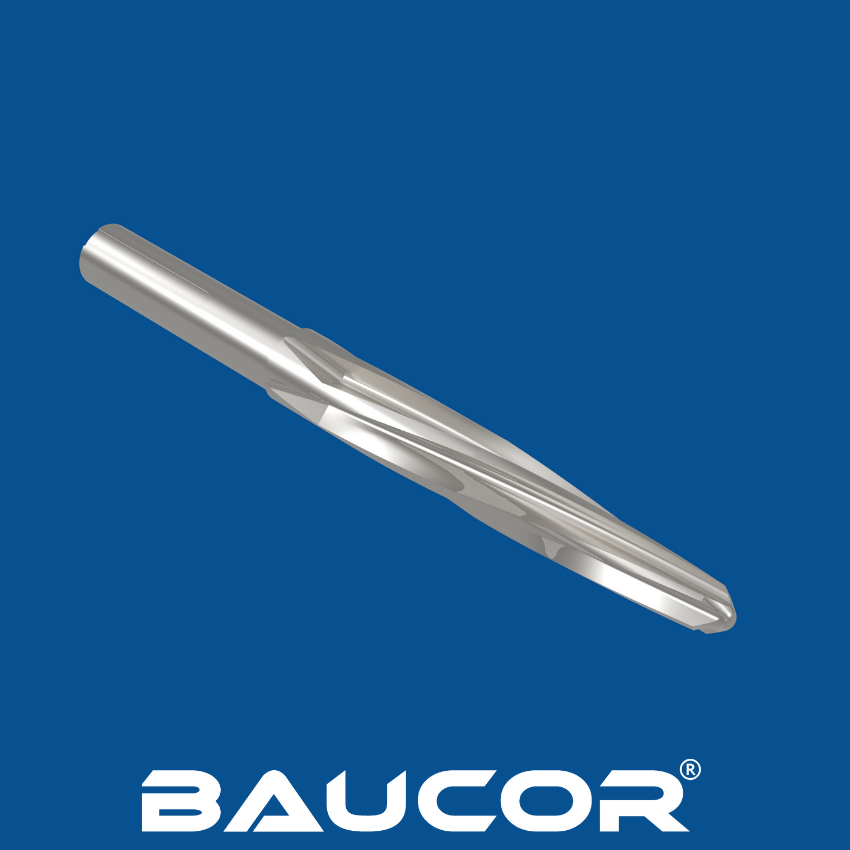

Brückenreibahle, auch bekannt als Konstruktionsreibahle, sind spezialisierte Schneidwerkzeuge, die zum Ausrichten und Vergrößern vorhandener Löcher in Metallstrukturen, insbesondere bei Brücken- und Bauprojekten, entwickelt wurden. Sie spielen eine entscheidende Rolle bei der Sicherstellung des ordnungsgemäßen Einbaus von Schrauben, Nieten oder anderen Befestigungselementen.

Wie Brückenreibahle funktionieren:

Konisches Design: Brückenreibahle haben eine lange, konische Spitze und Schneidkanten entlang ihres Körpers. Dieses Design ermöglicht einen einfachen Einstieg in falsch ausgerichtete oder überlappende Löcher und eine schrittweise Vergrößerung auf die richtige Größe.

Schneidwirkung: Während die Reibahle im Loch gedreht wird, entfernen die Schneidkanten Material von den Seiten des Lochs, vergrößern es allmählich und richten es mit dem Gegenloch aus.

Nuten: Brückenreibahle haben typischerweise gerade oder spiralförmige Nuten, die dabei helfen, Späne (entferntes Material) auszutreiben und ein Verstopfen während des Reibvorgangs zu verhindern.

Schafttypen: Sie sind mit verschiedenen Schafttypen erhältlich, einschließlich gerade, sechskant und Morsekegel, um zu verschiedenen Elektrowerkzeugen oder Handbügeln zu passen.

Wie werden Brückenreibahlen hergestellt?

Die Herstellung von Brückenreibahle umfasst mehrere Schritte unter Verwendung spezialisierter Techniken und Ausrüstung:

Materialauswahl: Brückenreibahle werden typischerweise aus Hochleistungsschnellarbeitsstahl (HSS) oder Hartmetall hergestellt, da diese Materialien eine hohe Härte und Verschleißfestigkeit aufweisen, was für die Bearbeitung zäher Materialien wie Stahl unerlässlich ist.

Rohlingsvorbereitung: Das ausgewählte Material wird in einen zylindrischen Rohling geschnitten, der als Basis für die Reibahle dient.

Drehen und Fräsen: Der Rohling wird dann auf einer Drehmaschine oder Fräsmaschine geformt, um die gewünschte Konus- und Nutengeometrie zu erzeugen. Der Konuswinkel ist entscheidend für die Funktionalität der Reibahle, da er eine schrittweise Lochvergrößerung ermöglicht. Die Nuten, spiralförmige Rillen entlang des Reibahlekörpers, erleichtern den Spanabtransport während des Reibvorgangs.

Wärmebehandlung: Die Reibahle durchläuft Wärmebehandlungsprozesse wie Härten und Anlassen, um ihre Härte, Zähigkeit und Verschleißfestigkeit zu erhöhen. Dies ist wichtig, um die Schärfe der Schneidkante und die Gesamtlebensdauer des Werkzeugs zu erhalten.

Schleifen: Präzisionsschleifvorgänge werden durchgeführt, um die endgültigen Abmessungen und Oberflächenbeschaffenheit der Reibahle zu erreichen. Dieser Schritt stellt sicher, dass die Reibahle die erforderlichen Toleranzen erfüllt und glatte, genaue Löcher erzeugt.

Beschichtung (Optional): Je nach Anwendung kann die Reibahle mit Materialien wie Titannitrid (TiN) oder Titancarbonitrid (TiCN) beschichtet werden, um die Verschleißfestigkeit weiter zu verbessern, die Reibung zu verringern und die Werkzeuglebensdauer zu verlängern.

Qualitätskontrolle: Die fertige Reibahle wird einer strengen Qualitätskontrolle unterzogen, um sicherzustellen, dass sie die vorgegebenen Maßtoleranzen, Oberflächenanforderungen und funktionalen Leistungsstandards erfüllt.

Verpackung und Versand: Sobald die Reibahle die Inspektion bestanden hat, wird sie sorgfältig verpackt und an den Kunden versandt.

Der Herstellungsprozess für Brückenreibahle umfasst Präzisionsbearbeitung, Wärmebehandlung und strenge Qualitätskontrolle, um sicherzustellen, dass das Endprodukt die anspruchsvollen Anforderungen verschiedener Branchen erfüllt, einschließlich Bau, Fertigung und Reparatur.

EIN ANGEBOT BEKOMMEN

In welchen Größen stellt Baucor Brückenreibahlen her?

Baucor, als führender Hersteller von Schneidwerkzeugen, bietet wahrscheinlich eine breite Palette von Brückenreibahle-Größen an, um verschiedenen Anforderungen im Bauwesen und in der Industrie gerecht zu werden. Obwohl ihr spezifisches Angebot variieren kann, hier ein allgemeiner Überblick über die gängigen Größenbereiche, die Sie typischerweise bei Baucor oder ähnlichen Herstellern finden können:

Metrische Größen:

  • Kleine Durchmesser: 10 mm - 20 mm (in Schritten von 0,5 mm oder 1 mm)
  • Mittlere Durchmesser: 20 mm - 35 mm (in Schritten von 1 mm oder 2 mm)
  • Große Durchmesser: 35 mm und größer (in Schritten von 2 mm oder größer, je nach Anwendung)

Zoll-Größen:

  • Kleine Durchmesser: 3/8 Zoll - 3/4 Zoll (in Schritten von 1/32 Zoll oder 1/16 Zoll)
  • Mittlere Durchmesser: 3/4 Zoll - 1,5 Zoll (in Schritten von 1/16 Zoll oder 1/8 Zoll)
  • Große Durchmesser: 1,5 Zoll und größer (in Schritten von 1/8 Zoll oder größer, je nach Anwendung)

Wichtige Überlegungen:

  • Spezifische Angebote: Die genauen verfügbaren Größen von Baucor können abweichen. Es ist immer am besten, ihren Katalog oder ihre Website für die aktuellsten und genauesten Informationen zu konsultieren.
  • Kundenspezifische Größen: Baucor bietet auf Anfrage kundenspezifische Brückenreibahle-Größen an, um spezifische Kundenbedürfnisse zu erfüllen.
  • Anwendung: Die Größe der benötigten Brückenreibahle hängt vom Durchmesser des aufzureibenden Lochs und der spezifischen Anwendung ab.

Reibahlen

Use this section to welcome customers to your store, say a bit about your brand, or share news.

Stufenreibahlen

Reibahlen mit mehreren hintereinander angeordneten Stufen mit unterschiedlichen Durchmessern, um in einem Arbeitsgang mehrere Durchmesser zu erzeugen.

Patronenlager-Reibahlen

Spezialisierte Reibahlen zur präzisen Bearbeitung von Patronenlagern in Schusswaffen.

Linksdrall-Spiralreibahlen

Use this section to welcome customers to your store, say a bit about your brand, or share news.

Welche Materialien werden für die Herstellung von Brückenreibahlen verwendet?

Die Materialauswahl für Brückenreibahle ist entscheidend für ihre Leistung, Haltbarkeit und Eignung für spezifische Anwendungen. Hier ein detaillierter Überblick über die verschiedenen Materialien, die bei ihrer Herstellung verwendet werden:

Gängige Materialien:

Schnellarbeitsstahl (HSS):

  • Das am häufigsten verwendete Material für Brückenreibahle aufgrund seiner hervorragenden Kombination aus Härte, Verschleißfestigkeit und Zähigkeit.
  • Geeignet zum Reiben einer Vielzahl von Materialien, einschließlich der meisten Baustähle, Gusseisen und anderer Metalle, die üblicherweise im Bauwesen verwendet werden.
  • Verschiedene HSS-Güten sind erhältlich, mit unterschiedlichen Anteilen an Legierungselementen für verbesserte Leistung in spezifischen Anwendungen.
  • Gängige HSS-Güten für Brückenreibahle:

Kobaltstahl (HSS-Co):

  • Enthält einen höheren Kobaltanteil im Vergleich zu HSS, was zu erhöhter Härte, Warmhärte und Verschleißfestigkeit führt.
  • Geeignet zum Reiben härterer Materialien und solcher, die während des Reibvorgangs mehr Wärme erzeugen.
  • Bietet verbesserte Werkzeugstandzeit und Schnittleistung bei höheren Geschwindigkeiten und Vorschüben.
  • Gängige HSS-Co-Güten für Brückenreibahle:

Hartmetall:

  • Extrem hartes und verschleißfestes Material, das im Vergleich zu HSS eine überlegene Schnittleistung und Werkzeugstandzeit bietet.
  • Ideal für Reibarbeiten mit hoher Produktionsleistung, abrasive Materialien und schwer zu bearbeitende Metalle.
  • Kann sowohl in Vollhartmetall- als auch in hartmetallbestückten Brückenreibahle-Konfigurationen verwendet werden.
  • Gängige Hartmetalltypen für Brückenreibahle:

Spezialisierte Materialien:

Pulvermetall (PM) HSS:

  • Hergestellt durch Pulvermetallurgie, was zu einer feineren Kornstruktur und verbesserten Eigenschaften im Vergleich zu herkömmlichem HSS führt.
  • Bietet verbesserte Zähigkeit, Verschleißfestigkeit und Warmhärte (Fähigkeit, Härte bei erhöhten Temperaturen beizubehalten).
  • Geeignet für anspruchsvolle Anwendungen und höhere Schnittgeschwindigkeiten.

Beschichtungsoptionen:

  • Titannitrid (TiN): Bietet eine harte, verschleißfeste Beschichtung mit goldener Farbe.
  • Titancarbonitrid (TiCN): Bietet im Vergleich zu TiN eine erhöhte Härte und Verschleißfestigkeit mit silbergrauer Farbe.
  • Titanaluminiumnitrid (TiAlN): Bietet überlegene Härte und Hitzebeständigkeit mit violetter oder purpurroter Farbe.
  • Aluminiumtitannitrid (AlTiN): Bietet hervorragende thermische Stabilität und Oxidationsbeständigkeit mit hellgrauer oder dunkelgrauer Farbe.

Rechtsdrall-Spiralreibahlen

Reibahlen mit rechtsgängiger Spirale, die Späne beim Reiben nach hinten aus dem Loch fördern, ideal für Sacklochbearbeitung.

Verstellbare Reibahlen

Reibahlen mit einstellbaren Schneiden, um den Durchmesser innerhalb eines bestimmten Bereichs anzupassen.

Kombinationsreibahlen

Use this section to welcome customers to your store, say a bit about your brand, or share news.

Geradnutreibahlen

Reibahlen mit geraden Nuten, die für eine Vielzahl von Materialien geeignet sind, aber möglicherweise eine schlechtere Spanabfuhr haben als Spiralreibahlen.

Welche Beschichtungen verbessern Brückenreibahle?

Beschichtungen spielen eine entscheidende Rolle bei der Verbesserung der Leistung, Standzeit und Gesamteffektivität von Brückenreibahle. Sie bieten eine Schutzschicht, die Reibung reduziert, die Verschleißfestigkeit erhöht und die Wärmeableitung verbessert. Hier ist eine umfassende Liste von Beschichtungen, die häufig auf Brückenreibahle verwendet werden:

PVD-Beschichtungen (Physikalische Gasphasenabscheidung):

  • Titannitrid (TiN):

Die häufigste Beschichtung für allgemeine Reibanwendungen.

Bietet eine goldfarbene Oberfläche.

Bietet hervorragende Härte, Verschleißfestigkeit und reduzierte Reibung.

Geeignet zum Reiben der meisten gängigen Materialien, einschließlich Stahl, Gusseisen und anderer Metalle, die im Bauwesen verwendet werden.

  • Titancarbonitrid (TiCN):

Härter und verschleißfester als TiN.

Bietet eine silbergraue oder dunkelgraue Oberfläche.

Ideal zum Reiben von abrasiven Materialien und härteren Stählen.

  • Titanaluminiumnitrid (TiAlN):

Bietet im Vergleich zu TiN und TiCN eine überlegene Härte und Hitzebeständigkeit.

Weist eine violette oder purpurrote Farbe auf.

Ideal für Hochgeschwindigkeitsreiben, Trockenreiben und Reiben von schwer zu bearbeitenden Materialien.

  • Aluminiumtitannitrid (AlTiN):

Bietet hervorragende thermische Stabilität und Oxidationsbeständigkeit.

Weist eine hellgraue oder dunkelgraue Farbe auf.

Ideal für Reibanwendungen bei hohen Temperaturen.

Andere Beschichtungen:

  • Blank (unbeschichtet):

Einige Brückenreibahle werden für allgemeine Anwendungen, bei denen keine Beschichtung erforderlich ist, unbeschichtet mit einer blanken Oberfläche belassen.

  • Dampfoxid/Schwarzoxid:

Bietet eine dünne Schutzschicht gegen Korrosion und verbessert die Schmierfähigkeit.

Weist eine schwarze oder dunkelgraue Farbe auf.

Wird häufig zum Reiben in weniger anspruchsvollen Anwendungen verwendet.

Auswahl der richtigen Beschichtung:

Die Auswahl der optimalen Beschichtung für Ihre Brückenreibahle hängt von mehreren Faktoren ab, darunter:

  • Werkstückmaterial: Verschiedene Beschichtungen eignen sich für unterschiedliche Werkstückmaterialien. Berücksichtigen Sie die Härte, Abrasivität und Reaktivität des zu reibenden Materials.
  • Reibbedingungen: Schnittgeschwindigkeiten, Vorschübe und das Vorhandensein von abrasiven Verunreinigungen beeinflussen die Leistung und Lebensdauer der Beschichtung.
  • Kostenüberlegungen: Die Kosten der Beschichtung und ihre erwarteten Vorteile in Bezug auf Werkzeugstandzeit und Produktivität sollten gegen die Gesamtkosten des Betriebs abgewogen werden.

Indem Sie diese Faktoren sorgfältig abwägen und die geeignete Beschichtung auswählen, können Sie die Leistung, Haltbarkeit und Kosteneffizienz Ihrer Brückenreibahle erheblich verbessern.

EIN ANGEBOT BEKOMMEN

Wo werden Brückenreibahlen eingesetzt?

Brückenreibahle sind unverzichtbare Werkzeuge zum Ausrichten und Vergrößern von Löchern in Metallstrukturen, insbesondere in den folgenden Branchen und Anwendungen:

Bauwesen und Infrastruktur:

  • Brücken: Brückenreibahle werden häufig verwendet, um Löcher in Stahlträgern, Balken und Verbindungen auszurichten und zu vergrößern, um eine präzise Passung für Schrauben und Niete zu gewährleisten. Dies ist entscheidend für die strukturelle Integrität und Sicherheit von Brücken.
  • Gebäude und Großkonstruktionen: Sie sind auch unerlässlich für die Ausrichtung von Löchern in Stahlsäulen, Balken und anderen Strukturelementen in Gebäuden, Stadien und anderen großen Bauwerken.

Schwerindustrie:

  • Schiffbau: Brückenreibahle werden verwendet, um Löcher in Schiffsrümpfen, Decks und anderen maritimen Strukturen auszurichten und zu vergrößern, um die Installation von Schrauben und Nieten zu erleichtern.
  • Schwermaschinen und Anlagen: Sie werden auch eingesetzt, um abgenutzte oder falsch ausgerichtete Löcher in Schwermaschinen und Anlagen, die im Bergbau, Bauwesen und anderen Branchen verwendet werden, zu reparieren und neu auszurichten.
  • Öl und Gas: Brückenreibahle können zum Ausrichten von Löchern in Offshore-Plattformen, Pipelines und anderer Öl- und Gasinfrastruktur verwendet werden.

Andere Anwendungen:

  • Eisenbahnbau: Brückenreibahle werden im Eisenbahnbau zum Ausrichten von Löchern in Eisenbahnschienen und anderer Eisenbahninfrastruktur verwendet.
  • Kran- und Hebezeugherstellung: Zum Ausrichten von Löchern in Auslegern und Masten.
  • Allgemeine Metallverarbeitung: Wo immer eine präzise Lochausrichtung erforderlich ist.

Vorteile der Verwendung von Brückenreibahle:

  • Genaue Ausrichtung: Brückenreibahle gewährleisten eine präzise Ausrichtung der Löcher, was entscheidend für die strukturelle Integrität und Sicherheit von Metallstrukturen ist.
  • Vielseitigkeit: Sie können für eine Vielzahl von Materialien verwendet werden, einschließlich Baustahl, Eisen und anderen Metallen, die üblicherweise im Bauwesen und in der Schwerindustrie verwendet werden.
  • Effizienz: Brückenreibahle rationalisieren den Prozess der Lochausrichtung und sparen im Vergleich zu manuellen Methoden Zeit und Arbeit.
  • Langlebigkeit: Sie sind aus hochwertigen Materialien wie Schnellarbeitsstahl (HSS) gefertigt und für den harten Einsatz und eine lange Lebensdauer ausgelegt.

Brückenreibahle sind unverzichtbare Werkzeuge für Fachleute im Bauwesen, Schiffbau, Schwermaschinenbau und anderen Branchen, in denen eine präzise Lochausrichtung für die Sicherheit und strukturelle Integrität entscheidend ist.

In welchen Branchen werden Brückenreibahlen verwendet?

Brückenreibahle sind unverzichtbare Werkzeuge zum Ausrichten und Erweitern von Löchern in Metallkonstruktionen und finden in verschiedenen Branchen Anwendung:

Bauwesen und Infrastruktur:

  • Häufig verwendet im Brücken- und Hochbau zur Ausrichtung von Löchern in Stahlträgern, Balken, Säulen und anderen Strukturelementen.
  • Dies gewährleistet eine genaue Passform von Schrauben und Nieten, was für die strukturelle Integrität und Sicherheit entscheidend ist.

Schwerindustrie:

  • Einsatz im Schiffbau zum Ausrichten von Löchern in Schiffsrümpfen, Decks und anderen maritimen Strukturen.
  • Auch in der Reparatur von Schwermaschinen verwendet, um abgenutzte oder falsch ausgerichtete Löcher in Geräten, die im Bergbau, Bauwesen und anderen Sektoren eingesetzt werden, neu auszurichten.

Öl- und Gasindustrie:

  • Wird zum Ausrichten von Löchern in Offshore-Plattformen, Pipelines und anderer Öl- und Gasinfrastruktur verwendet, wo eine präzise Passung für den sicheren Betrieb unerlässlich ist.

Eisenbahnbau:

  • Wird zum Ausrichten von Löchern in Eisenbahnschienen und anderer Eisenbahninfrastruktur verwendet, um die Integrität und Sicherheit der Gleise zu gewährleisten.

Kran- und Hebezeugherstellung:

  • Dient zum Ausrichten von Löchern in Kranauslegern, Masten und anderen Komponenten, um eine ordnungsgemäße Montage und Funktionalität zu gewährleisten.

Allgemeine Metallverarbeitung:

  • Wird in verschiedenen Metallverarbeitungsprojekten eingesetzt, bei denen eine präzise Lochausrichtung erforderlich ist, z. B. bei der Herstellung von großen Metallkonstruktionen, Tanks und Behältern.

Brückenreibahle sind in diesen Branchen unverzichtbare Werkzeuge, die die strukturelle Integrität, Sicherheit und Effizienz bei der Konstruktion und Wartung verschiedener Metallstrukturen und -ausrüstungen gewährleisten.

Wagenreibahlen

Große Reibahlen zur Bearbeitung von Bohrungen in Eisenbahnwagen oder anderen großen Bauteilen.

Kegelschaftreibahlen

Reibahlen mit konischem Schaft, der eine sichere Klemmung in der Bohrmaschine gewährleistet und ein Durchrutschen verhindert.

Kegelstiftreibahlen

Reibahlen zur Herstellung von konischen Bohrungen für Kegelstifte, die zur präzisen Positionierung und Verbindung von Bauteilen verwendet werden.

Morsekegelreibahlen

Reibahlen zur Herstellung von Morsekegeln, einer standardisierten konischen Verbindung für Werkzeuge und Werkstückaufnahmen.

What machines use Bridge Reamers?

Brückenreibahle sind vielseitige Werkzeuge, die mit einer Vielzahl von Maschinen verwendet werden können, abhängig von der spezifischen Anwendung und der Größe des aufzureibenden Lochs. Hier sind einige der gängigen Maschinen, die mit Brückenreibahle verwendet werden:

Handgeführte Elektrowerkzeuge:

Druckluftbohrer: Brückenreibahle mit Sechskantschaft werden häufig mit handgeführten Druckluftbohrern für Arbeiten im Feld und Reparaturen vor Ort verwendet. Diese Bohrer bieten die notwendige Kraft und das Drehmoment für Reibarbeiten im Bauwesen und in der Schwerindustrie.

Elektrobohrer: In einigen Fällen können Brückenreibahle mit Elektrobohrern verwendet werden, insbesondere für kleinere Löcher oder leichtere Anwendungen.

Stationäre Maschinen:

Ständerbohrmaschinen: Brückenreibahle mit Morsekegelschaft können in Ständerbohrmaschinen für präzises Reiben in Werkstätten montiert werden.

Radialbohrmaschinen: Diese Bohrmaschinen bieten mehr Flexibilität bei der Positionierung der Reibahle über großen Werkstücken und werden häufig in Metallverarbeitungsbetrieben eingesetzt.

Fräsmaschinen: Brückenreibahle können in Fräsmaschinen für Reibarbeiten auf flachen oder konturierten Oberflächen verwendet werden.

Spezialmaschinen:

Brückenreibmaschinen: Diese Spezialmaschinen sind speziell für Brückenreibahleanwendungen konzipiert und bieten ein hohes Drehmoment und eine präzise Steuerung für eine genaue Lochausrichtung.

Die Wahl der richtigen Maschine für das Brückenreiben hängt von Faktoren wie der Größe und Art des Werkstücks, der erforderlichen Präzision und der Arbeitsumgebung ab. Für Arbeiten im Feld und Reparaturen vor Ort sind handgeführte Druckluftbohrer die häufigste Wahl, während stationäre Maschinen wie Ständerbohrmaschinen und Fräsmaschinen für Werkstattanwendungen bevorzugt werden.

Welche konstruktive und technische Unterstützung bietet Baucor für Brückenreibahlen an?

Als globaler Marktführer im Bereich Schneidwerkzeuge verpflichtet sich Baucor, umfassende Unterstützung für unsere Brückenreamer bereitzustellen. Wir verstehen die einzigartigen Herausforderungen, die in der Bau- und Schwerindustrie auftreten, und sind hier, um unseren Kunden maßgeschneiderte Lösungen anzubieten, damit sie erfolgreich sind.

Hier ist, was Sie von unserer Design- und Ingenieurdienstleistung erwarten können:

Maßgeschneiderte Reamerkonstruktion:

  • Anwendungsanalyse: Wir analysieren gründlich Ihre Anforderungen an das Brückenreamen und berücksichtigen die Art der Struktur, die zu verbindenden Materialien, die Lochabmessungen, Toleranzen und umgebungsbedingte Faktoren, die spezifisch für Ihr Projekt sind.
  • Werkzeugdesign und -optimierung: Mit Hilfe fortschrittlicher Software und unserer umfangreichen Expertise entwerfen wir maßgeschneiderte Brückenreamer, die für Ihre spezifische Anwendung optimiert sind. Wir wählen sorgfältig das Material, die Beschichtung, die Geometrie und die Anzahl der Schaufeln aus, um optimale Leistung, Haltbarkeit und Werkzeuglebensdauer in anspruchsvollen Bauumgebungen zu gewährleisten.
  • Prototypenentwicklung und -tests: Für komplexe oder kritische Projekte können wir Prototypen zur Prüfung und Validierung in Ihrer tatsächlichen Bau- oder Fertigungsumgebung entwickeln. Dies ermöglicht es uns, das Design zu verfeinern und sicherzustellen, dass es unter realen Bedingungen einwandfrei funktioniert.

Ingenieurdienstleistungen:

  • Optimierung des Reaming-Prozesses: Unser Team von Experten bietet umfassende Unterstützung bei der Optimierung Ihres Brückenreaming-Prozesses. Wir geben Empfehlungen zu Schneidparametern (Geschwindigkeit, Vorschub und Schmierung), zur Werkzeugauswahl basierend auf Ihrer Ausrüstung und den Materialien sowie zur Fehlersuche bei häufigen Herausforderungen im Feld.
  • Material- und Beschichtungswahl: Wir nutzen unser umfangreiches Wissen über Materialien, um Ihnen bei der Auswahl des geeignetsten Reamer-Materials und der Beschichtung für Ihre spezifische Anwendung zu helfen. Wir berücksichtigen Faktoren wie die Art des zu reamenden Stahls oder Metalls, die Umgebungsbedingungen und die gewünschte Werkzeuglebensdauer, um optimale Leistung und Haltbarkeit sicherzustellen.
  • Leistungsanalyse und kontinuierliche Verbesserung: Wir gehen über erste Empfehlungen hinaus und bieten fortlaufende Leistungsanalysen an. Durch das Sammeln von Daten aus Ihrer realen Nutzung können wir Verbesserungspotenziale identifizieren und maßgeschneiderte Lösungen anbieten, um Werkzeuglebensdauer, Produktivität und die Gesamteffizienz des Reaming zu steigern.

Technische Unterstützung:

  • Umfassende Online-Ressourcen: Wir bieten eine breite Palette von Online-Ressourcen an, darunter technische Datenblätter, Anwendungsleitfäden, Schulungsvideos und Tipps zur Fehlersuche, die spezifisch für das Brückenreamen sind. Diese Ressourcen sind darauf ausgelegt, Sie mit dem Wissen auszustatten, das Sie benötigen, um Ihre Baucor-Reamer effektiv und sicher zu nutzen.
  • Maßgeschneiderte Schulungen und Workshops: In Anerkennung der Bedeutung einer ordnungsgemäßen Schulung bieten wir maßgeschneiderte Vor-Ort- oder Online-Schulungen und Workshops an. Diese Sitzungen behandeln die Auswahl von Brückenreamern, Anwendungen, Wartung und Sicherheitsverfahren, um sicherzustellen, dass Ihr Team über die Fähigkeiten und Kenntnisse verfügt, um Ihre Werkzeuginvestitionen zu maximieren und die Sicherheit der Mitarbeiter zu gewährleisten.
  • Engagierter Kundenservice: Unser engagiertes Kundenserviceteam steht Ihnen jederzeit zur Verfügung, um Ihre Fragen zu beantworten, Anliegen zu klären und Ihnen während des gesamten Lebenszyklus Ihrer Reamer technische Unterstützung zu bieten. Von der Auswahl bis zum Austausch sind wir Ihr vertrauenswürdiger Partner, um Erfolg zu haben.

Durch die Bereitstellung dieser umfassenden Palette an Design-, Ingenieur- und technischen Unterstützungsdiensten geht Baucor über die bloße Lieferung von Brückenreamern hinaus. Wir sind Ihr kooperativer Partner, der sich verpflichtet hat, Ihnen zu helfen, Herausforderungen zu überwinden und Ihre Fertigungsziele durch optimierte Reamingslösungen und unerschütterliche Unterstützung zu erreichen.

Unübertroffene Technische Unterstützung

Ihre Lösung, Ihr Maßstab

Ob Sie einen einzelnen Prototyp oder eine Serienproduktion benötigen, die Ingenieure von BAUCOR sind bereit, mit Ihnen zusammenzuarbeiten. Kontaktieren Sie uns, um zu besprechen, wie wir Ihre Idee zum Leben erwecken können.

Maßgeschneiderte Lösungen für BAUCOR-Kunden

BAUCOR bietet maßgeschneiderte Fertigungs- und Ingenieurlösungen für die spezifischen Bedürfnisse jedes Kunden und bedient dabei verschiedene Branchen und Anwendungen.

Was sind die Konstruktionsrichtlinien für Brückenreibahlen?

Die Konstruktion oder Auswahl von Brückenreamern erfordert eine sorgfältige Berücksichtigung verschiedener Faktoren, um optimale Leistung, Genauigkeit und Werkzeuglebensdauer in anspruchsvollen Bau- und Industrieumgebungen sicherzustellen. Hier sind die wesentlichen Designrichtlinien:

Materialauswahl:

  • Werkstückmaterial: Wählen Sie ein Reamermaterial, das härter und verschleißfester ist als das Werkstückmaterial. Berücksichtigen Sie die Härte und Zähigkeit von Baustählen und anderen häufig verwendeten Metallen. Übliche Materialien sind Schnellarbeitsstahl (HSS), Kobaltstahl (HSS-Co) und Hartmetall.
  • Schneidbedingungen: Das ausgewählte Material sollte den Schneidgeschwindigkeiten, Vorschüben und Temperaturen im Reaming-Prozess standhalten und dabei potenzielle Umgebungsfaktoren wie Staub und Schmutz berücksichtigen.
  • Kosten-Nutzen-Analyse: Balancieren Sie die Materialkosten mit der erwarteten Werkzeuglebensdauer und den Leistungsvorteilen in Schweranwendungen.

Schaufel-Design:

  • Anzahl der Schaufeln: Bestimmen Sie die Anzahl der Schaufeln basierend auf dem Werkstückmaterial und dem gewünschten Finish. Mehr Schaufeln bieten in der Regel glattere Oberflächen, erfordern jedoch höhere Schneidkräfte.
  • Schaufelgeometrie: Optimieren Sie die Schaufelgeometrie (Schnitthöhe, Freiwinkel, Randbreite) für eine effiziente Späneabfuhr, Schneidkräfte und Werkzeuglebensdauer unter herausfordernden Bedingungen.
  • Schaufeltyp: Gerade Schaufeln werden häufig in Brückenreamern verwendet, da sie robust sind und schwere Lasten bewältigen können.

Reamer-Körperdesign:

  • Kegelwinkel und -länge: Der Kegelwinkel und die Länge des Reamers bestimmen die Geschwindigkeit der Lochvergrößerung und -ausrichtung. Ein längerer Kegel sorgt für eine sanftere Ausrichtung, während ein steilerer Kegel schneller schneidet.
  • Gesamtlänge: Die Gesamtlänge des Reamers sollte ausreichend sein, um das tiefste Loch zu erreichen und während des Reamens ausreichende Unterstützung zu bieten.
  • Schäfte: Wählen Sie den geeigneten Schafttyp (gerade, sechseckig oder Morse-Kegel) basierend auf dem verwendeten Elektrowerkzeug oder der Handbohrmaschine.

Pilotdurchmesser und -länge:

  • Pilotdurchmesser: Der Pilotdurchmesser sollte etwas kleiner als der ursprüngliche Lochdurchmesser sein, um den Reamer zu führen und die Konzentrizität sicherzustellen.
  • Pilotlänge: Eine längere Pilotlänge sorgt für bessere Stabilität und verhindert Abweichungen beim Reamen, insbesondere in tieferen Löchern.

Beschichtungsauswahl (optional):

  • Werkstückmaterial und Schneidbedingungen: Wählen Sie eine Beschichtung, die mit dem Werkstückmaterial und der anspruchsvollen Reaming-Umgebung kompatibel ist. Berücksichtigen Sie Faktoren wie Abriebfestigkeit und Korrosionsschutz. Häufige Beschichtungen sind TiN, TiCN und andere.

Toleranzen:

  • Lochtoleranz: Geben Sie die erforderliche Lochtoleranz basierend auf den strukturellen Anforderungen der Anwendung an. Brückenreamer werden häufig verwendet, um enge Toleranzen für kritische Verbindungen zu erreichen.

Herstellerempfehlungen:

  • Herstellerrichtlinien beachten: Konsultieren Sie die Empfehlungen des Herstellers für spezifische Designüberlegungen, Schneidparameter und Wartungsverfahren, um optimale Reamer-Leistung und Werkzeuglebensdauer in Bau- und Industriebereichen zu gewährleisten.

Durch die sorgfältige Berücksichtigung dieser Designrichtlinien und die Zusammenarbeit mit einem renommierten Hersteller wie Baucor können Sie sicherstellen, dass Ihre Brückenreamer so konzipiert und hergestellt werden, dass sie die spezifischen Anforderungen Ihrer Anwendung erfüllen und optimale Leistung, Genauigkeit und Langlebigkeit in herausfordernden Umgebungen bieten.
